Guía técnica
Un equipo de frío es una bomba de calor: toma el calor de adentro de la caja y lo tira afuera. Entender esa idea y el circuito de cuatro partes que la hace posible explica por qué el equipo se comporta como se comporta, y qué hacer para que rinda.
La idea
El frío no existe como cosa: es ausencia de calor. Por eso la única forma de que la caja quede más fría que la calle es sacarle calor y llevarlo a otro lado.
El aire de la caja pasa por la serpentina fría del evaporador. El refrigerante que circula adentro hierve y se lleva el calor del aire y de la mercadería. El forzador devuelve ese aire, ya frío, a la caja.
Afuera, al ambienteEn la unidad condensadora, el aire de la calle pasa por otra serpentina, caliente. El refrigerante suelta ahí el calor que trajo de la caja. Por eso el condensador tira aire caliente: es el calor que antes estaba en tu carga.
El ciclo, animado
El mismo refrigerante da vueltas sin parar mientras la caja pide frío. Tocá cada parte o usá los botones para seguir el recorrido.
En tu equipo
El circuito se reparte entre el motor del vehículo, el frente de la caja y el interior. Tocá los puntos.
Imagen ilustrativaVa en el motor del vehículo y lo mueve la correa: no gasta batería extra en ruta. Con la opción dual 380 V, en el depósito lo mueve un motor eléctrico enchufado a la red.

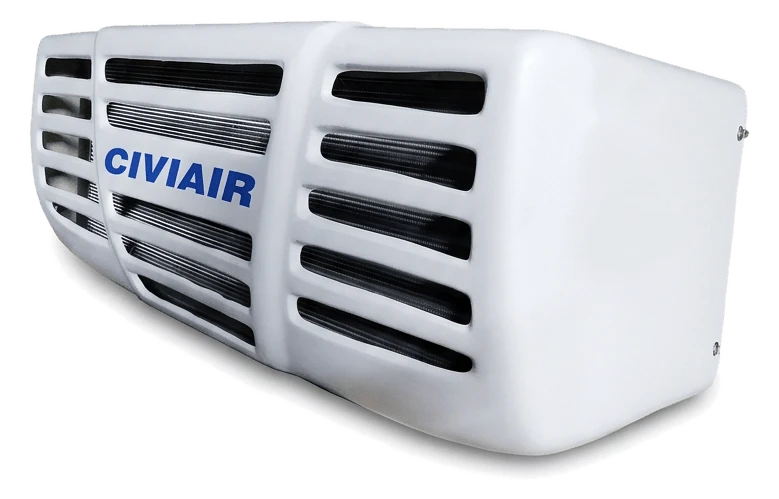

Sobre el frente de la caja (o en el techo, en los modelos chicos). Tiene el condensador y los forzadores que tiran el calor afuera. La fabricamos en Civiair: gabinete, cañerías, placa y prueba.
Adentro de la caja, arriba, con su válvula de expansión. De 1 a 3 forzadores según el modelo. También lo fabricamos nosotros, serpentina incluida, y pasa prueba hidráulica.
El truco
Si te ponés alcohol en la mano, se siente frío: al evaporarse se lleva el calor de tu piel. Un líquido que hierve absorbe muchísima energía sin casi cambiar de temperatura. Se llama calor latente.
El equipo hace lo mismo, pero de forma controlada y en un circuito cerrado: el refrigerante hierve adentro de la caja y vuelve a hacerse líquido afuera, una y otra vez.
La temperatura a la que hierve un líquido depende de la presión. El equipo usa eso a su favor:
Qué significa para tu equipo
Si el equipo mueve calor, todo lo que le complique sacarlo de la caja o tirarlo afuera le resta rendimiento.
Si la serpentina de afuera está tapada de tierra o insectos, no puede tirar el calor y el equipo rinde menos. Se revisa en cada service: a los 3, 6 y 12 meses.
Si la estiba tapa el evaporador, el aire no recorre la caja y quedan zonas calientes. Dejá espacio frente a la evaporadora y entre bultos.
Verificar la temperatura realEl equipo mantiene la temperatura de cargas pre-enfriadas. Cargar mercadería caliente le exige sacar mucho más calor y tarda más en llegar.
En congelados, la humedad se congela sobre el evaporador y frena el aire. Por eso la línea CVR hace descongelamientos: ese salto en el registro no es una falla.
Bloqueo de escarchaNo es solo un orificio: deja pasar justo el refrigerante necesario para que la última gota de líquido termine de hervir poco antes de la salida del evaporador. Así vuelve al compresor solo vapor, con unos grados extra de calor encima: el supercalentamiento.
Los compresores bombean vapor, no líquido. Si vuelve refrigerante líquido por la línea de succión ("floodback"), puede dañar el compresor. Cuando un técnico conecta manómetros, gran parte de lo que mide es esto.
Repaso
Elegí una respuesta en cada pregunta.
No es esa. Mueve calor: lo toma adentro con el evaporador y lo tira afuera con el condensador.
No es esa. Ese aire caliente es literalmente el calor que antes estaba en tu carga.
No es esa. A menor presión, el líquido hierve a menor temperatura y se pone muy frío.
No es esa. El compresor está hecho para bombear vapor, no líquido: eso es el floodback.
Seguí leyendo
Contanos qué vehículo tenés y qué transportás. Te recomendamos el modelo.
Fuentes: The Engineering Mindset — The Refrigeration Cycle · thermal-engineering.org · Danfoss, guías técnicas de supercalentamiento y subenfriamiento.
